1.   1. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERAL Mengidentifikasi Masalah Melalui Gejala Yang Muncul DEPAN

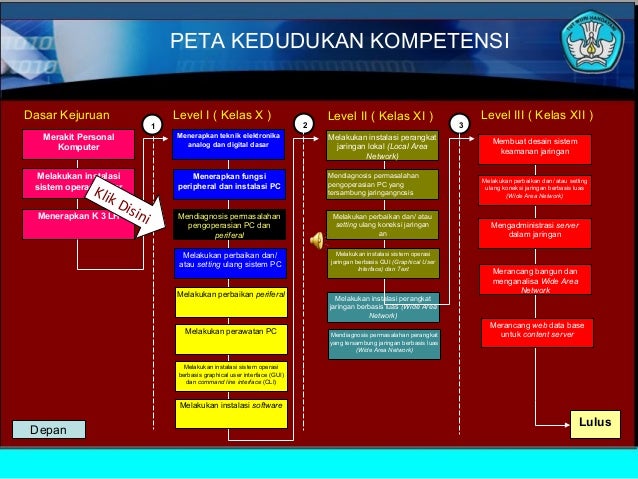

  2. PETA KEDUDUKAN KOMPETENSI 2 3 Mendiagnosis permasalahan pengoperasian PC yang tersambung jaringangnosis Melakukan perbaikan dan/ atau setting ulang koneksi jaringan an Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text Melakukan instalasi perangkat jaringan berbasis luas (Wide Area Network) Mendiagnosis permasalahan perangkat yang tersambung jaringan berbasis luas (Wide Area Network) Membuat desain sistem keamanan jaringan Mendiagnosis permasalahan pengoperasian PC dan periferal Melakukan perbaikan dan/ atau setting ulang sistem PC Melakukan perbaikan periferal Melakukan instalasi software Melakukan perawatan PC Melakukan instalasi sistem operasi berbasis graphical user interface (GUI) dan command line interface (CLI) Melakukan instalasi perangkat jaringan lokal (Local Area Network) Menerapkan teknik elektronika analog dan digital dasar Menerapkan fungsi peripheral dan instalasi PC Melakukan perbaikan dan/ atau setting ulang koneksi jaringan berbasis luas (Wide Area Network) Mengadministrasi server dalam jaringan Merancang bangun dan menganalisa Wide Area Network Merancang web data base untuk content server Lulus Melakukan instalasi sistem operasi dasar Menerapkan K 3 LH Merakit Personal Komputer Dasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII ) 1 Klik Disini Mendiagnosis permasalahan pengoperasian PC dan periferal Depan

3.   • Peserta diklat mampu mengidentifikasi gejala kesalahan atau kerusakan pada saat pengoperasian PC. • Peserta diklat mampu mengidentifikasi jenis- jenis pesan atau peringatan kesalahan yang terjadi pada saat booting atau PC digunakan . Tujuan Pembelajaran MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul

4.  . Pesan/Peringatan Kesalahan Saat Booting pada PC Melalui POST • Apa Itu POST??? • Fungsi POST??? MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul

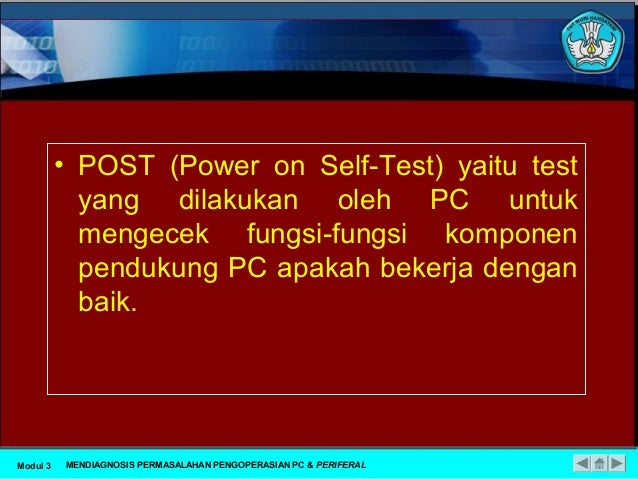

5.   5. • POST (Power on Self-Test) yaitu test yang dilakukan oleh PC untuk mengecek fungsi-fungsi komponen pendukung PC apakah bekerja dengan baik. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3
6.   POST memungkinkan user dapat mendeteksi, mengisolasi, menentukan, dan menemukan kesalahan sehingga dapat memperbaiki penyimpangan atau kerusakan yang terjadi pada PC. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul

7.    Prosedur POST (Power on Self-Test) 1. Test Power Supply 2. Pengecekkan terhadap BIOS dan isinya 3. Pengecekkan terhadap CMOS 4. Melakukan pengecekkan CPU 5. Memori sebesar 16 KB harus tersedia dan dapat baca & tulis untuk keperluan ROM BIOS dan menyimpan kode POST. 6. Pengecekkan I/O controller dan bus controller MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

8.   Pesan/Peringatan Kesalahan POST (Power on Self-Test)  Sesuai
      dengan urutanq prosedur POST yang dilakukan oleh BIOS maka gejala-gejala permasalahan yang muncul adalah sebagai berikut: No Gejala Pesan/Peringatan Kesalahan 1 CPU dan Monitor mati, tidak ada beep 1. Instalasi fisik ke tegangan listrik AC 110/220V 2. Power supply 2 CPU hidup, Monitor Mati, Tidak ada beep 1. Instalasi kabel data dari VGA card ke Monitor 2. Monitor 3 CPU hidup, Monitor Mati, ada beep Disesuaikan dengan beep MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

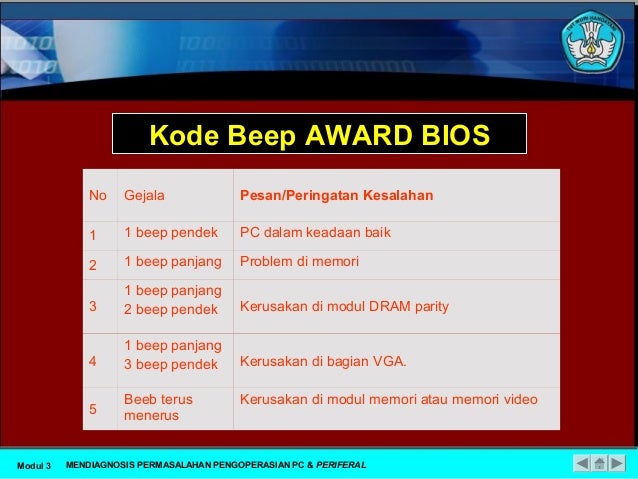

9.   9. Kode Beep AWARD BIOS No Gejala Pesan/Peringatan Kesalahan 1 1 beep pendek PC dalam keadaan baik 2 1 beep panjang Problem di memori 3 1 beep panjang 2 beep pendek Kerusakan di modul DRAM parity 4 1 beep panjang 3 beep pendek Kerusakan di bagian VGA. 5 Beeb terus menerus Kerusakan di modul memori atau memori video MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

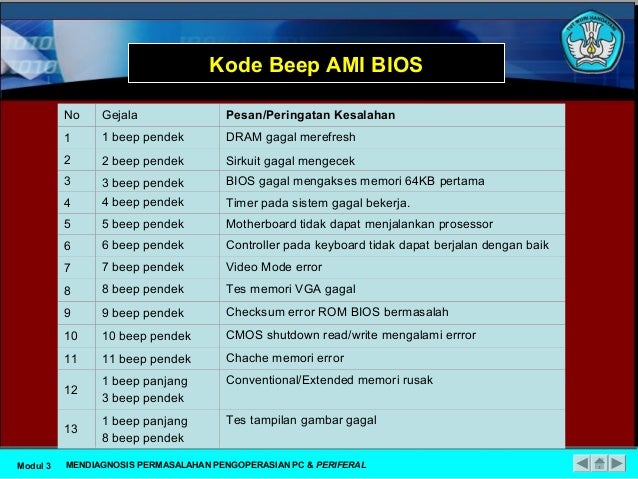

10.    Kode Beep AMI BIOS No Gejala Pesan/Peringatan Kesalahan 1 1 beep pendek DRAM gagal merefresh 2 2 beep pendek Sirkuit gagal mengecek 3 3 beep pendek BIOS gagal mengakses memori 64KB pertama 4 4 beep pendek Timer pada sistem gagal bekerja. 5 5 beep pendek Motherboard tidak dapat menjalankan prosessor 6 6 beep pendek Controller pada keyboard tidak dapat berjalan dengan baik 7 7 beep pendek Video Mode error 8 8 beep pendek Tes memori VGA gagal 9 9 beep pendek Checksum error ROM BIOS bermasalah 10 10 beep pendek CMOS shutdown read/write mengalami errror 11 11 beep pendek Chache memori error 12 1 beep panjang 3 beep pendek Conventional/Extended memori rusak 13 1 beep panjang 8 beep pendek Tes tampilan gambar gagal MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

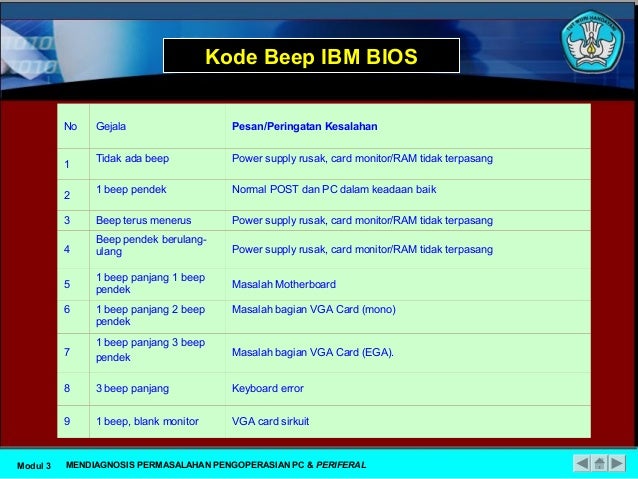

11.  . Kode Beep IBM BIOS No Gejala Pesan/Peringatan Kesalahan 1 Tidak ada beep Power supply rusak, card monitor/RAM tidak terpasang 2 1 beep pendek Normal POST dan PC dalam keadaan baik 3 Beep terus menerus Power supply rusak, card monitor/RAM tidak terpasang 4 Beep pendek berulang- ulang Power supply rusak, card monitor/RAM tidak terpasang 5 1 beep panjang 1 beep pendek Masalah Motherboard 6 1 beep panjang 2 beep pendek Masalah bagian VGA Card (mono) 7 1 beep panjang 3 beep pendek Masalah bagian VGA Card (EGA). 8 3 beep panjang Keyboard error 9 1 beep, blank monitor VGA card sirkuit MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul

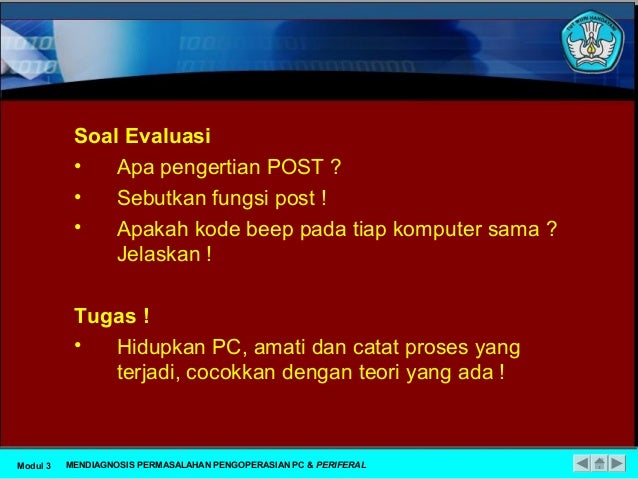

12.   Soal Evaluasi • Apa pengertian POST ? • Sebutkan fungsi post ! • Apakah kode beep pada tiap komputer sama ? Jelaskan ! Tugas ! • Hidupkan PC, amati dan catat proses yang terjadi, cocokkan dengan teori yang ada ! MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

13.   MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERAL Mengklasifikasikan Masalah Berdasarkan KelompoknyaDEPAN
14.  Peserta diklat mampu mengklasifikasikan permasalahan pengoperasian PC dan peripheral berdasarkan kelompok masalah. • Peserta diklat mampu mengidentifikasi kemungkinan penyebab permasalahan pengoperasian PC dan peripheral. • Peserta diklat mampu menentukan hipotesa awal penyebab permasalahan pengoperasian PC dan peripheral. Tujuan Pembelajaran MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3 DEPAN

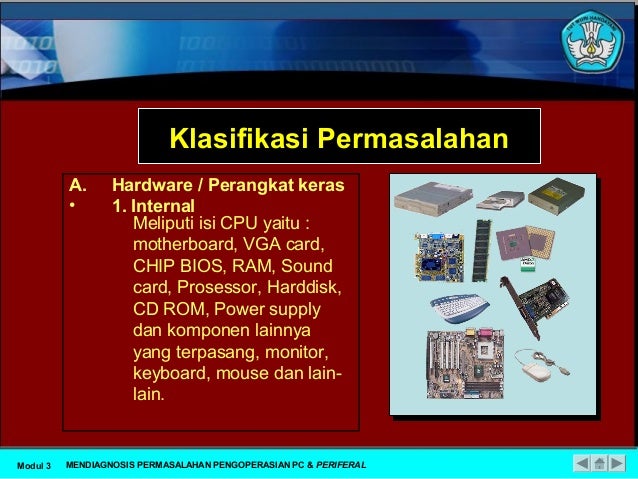

15. . Klasifikasi Permasalahan A. Hardware / Perangkat keras • 1. Internal Meliputi isi CPU yaitu : motherboard, VGA card, CHIP BIOS, RAM, Sound card, Prosessor, Harddisk, CD ROM, Power supply dan komponen lainnya yang terpasang, monitor, keyboard, mouse dan lain- lain. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3




16.  . Eksternal Di antaranya yaitu : printer, modem eksternal, TV tuner eksternal, scanner, dan lain sebagainya. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3


17.   . Software / Perangkat Lunak 1. Perangkat Lunak BIOS Diantaranya yaitu : Perangkat keras, program aplikasi, dan user untuk menjadi suatu sistem yang dapat bekerja. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3


18. Sistem Operasi Diantaranya yaitu : Perangkat keras, program aplikasi, dan user untuk menjadi suatu sistem yang dapat bekerja. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3
19. . Program aplikasi Program aplikasi yang dimaksud adalah semua, perangkat lunak selain sistem operasi, diantaranya yaitu program aplikasi seperti: perkantoran, termasuk bahasa pemrograman, virus, utility dan lain-lain. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

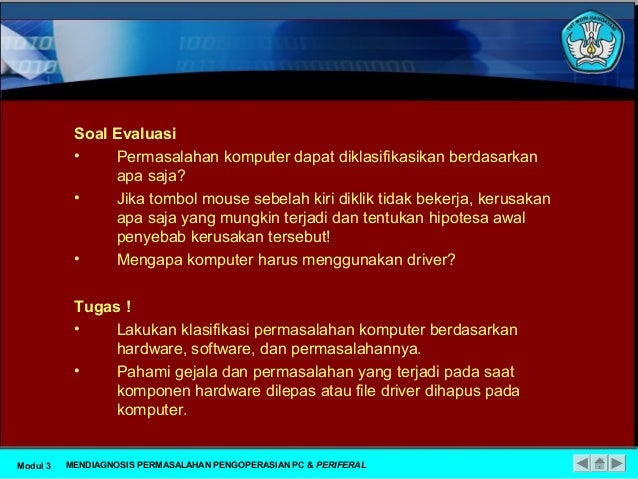

20. Soal Evaluasi • Permasalahan komputer dapat diklasifikasikan berdasarkan apa saja? • Jika tombol mouse sebelah kiri diklik tidak bekerja, kerusakan apa saja yang mungkin terjadi dan tentukan hipotesa awal penyebab kerusakan tersebut! • Mengapa komputer harus menggunakan driver? Tugas ! • Lakukan klasifikasi permasalahan komputer berdasarkan hardware, software, dan permasalahannya. • Pahami gejala dan permasalahan yang terjadi pada saat komponen hardware dilepas atau file driver dihapus pada komputer. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3
21. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERAL Mengisolasi Permasalahan DEPAN
22.   • Peserta diklat mampu melakukan pemeriksaan terhadap komputer yang bermasalah sesuai dengan urutan yang benar. • Peserta diklat mampu mengisolasi permasalahan sehingga penyelesaian masalah dapat dilakukan dengan benar. Tujuan Pembelajaran MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3 DEPAN

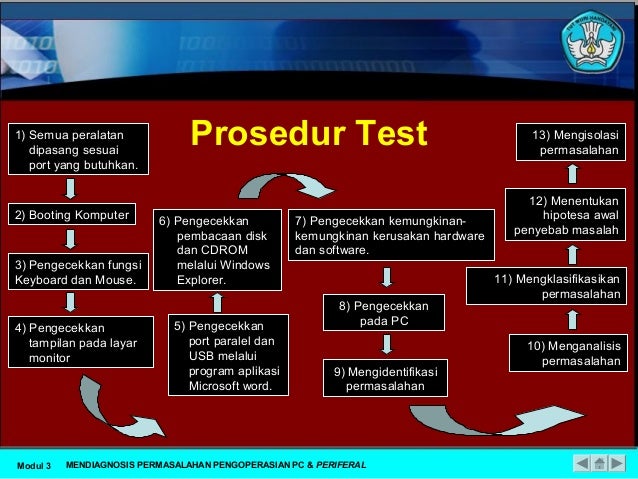

23.   Prosedur Test1) Semua peralatan dipasang sesuai port yang butuhkan. 2) Booting Komputer 3) Pengecekkan fungsi Keyboard dan Mouse. 4) Pengecekkan tampilan pada layar monitor 5) Pengecekkan port paralel dan USB melalui program aplikasi Microsoft word. 6) Pengecekkan pembacaan disk dan CDROM melalui Windows Explorer. 7) Pengecekkan kemungkinan- kemungkinan kerusakan hardware dan software. 8) Pengecekkan pada PC 9) Mengidentifikasi permasalahan 10) Menganalisis permasalahan 11) Mengklasifikasikan permasalahan 12) Menentukan hipotesa awal penyebab masalah 13) Mengisolasi permasalahan MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

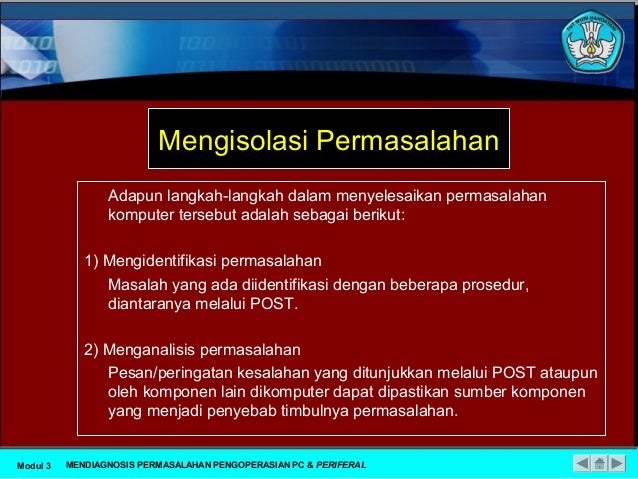

24.  . Mengisolasi Permasalahan Adapun langkah-langkah dalam menyelesaikan permasalahan komputer tersebut adalah sebagai berikut: 1) Mengidentifikasi permasalahan Masalah yang ada diidentifikasi dengan beberapa prosedur, diantaranya melalui POST. 2) Menganalisis permasalahan Pesan/peringatan kesalahan yang ditunjukkan melalui POST ataupun oleh komponen lain dikomputer dapat dipastikan sumber komponen yang menjadi penyebab timbulnya permasalahan. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3


25.    Mengklasifikasikan permasalahan Melakukan pengelompokkan permasalahan, dapat dilakukan berdasarkan hardware, software atau permasalahan itu sendiri. 4) Menentukan hipotesa awal penyebab masalah Dengan mengklasifikasikan suatu permasalahan, maka dapat ditentukan hipotesa awal bagian yang bermasalah dan penyebab masalah. Hal ini dipakai sebagai acuan untuk mencari cara yang tepat dalam mengatasi masalah dan mencegah timbulnya kembali masalah yang sama. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3


26.  5) Mengisolasi permasalahan Masalah yang sudah diklasifikasikan, difokuskan pada ruang lingkup yang lebih kecil. Ini untuk memudahkan menemukan sumber masalah, dan tidak terjadi salah dalam menangani masalah. 6) Selanjutnya dapat dilakukan tindakan perbaikan MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3


27.  Soal Evaluasi • Sebut dan jelaskan langkah-langkah mendiagnosis permasalahan PC yang sesuai dengan struktur dalam mendiagnosis permasalahan komputer ! • Jika tampilan gambar dilayar monitor komputer terlalu kasar resolusinya, apakah perlu memformat hard disk? Kalau tidak, bagaimanakah diagnosa dari permasalahan tersebut ! Tugas ! • Lakukan langkah-langkah mendiagnosis permasalahan komputer secara terstruktur dan aplikasikan dengan melakukan percobaan pada PC. • Amati, catat, dan buat tabel (bebas) proses yang terjadi pada saat melakukan percobaan pada PC. MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3

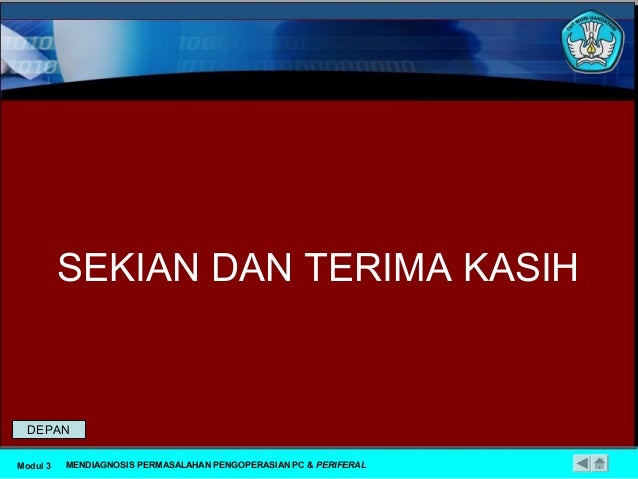

28.. SEKIAN DAN TERIMA KASIH MENDIAGNOSIS PERMASALAHAN PENGOPERASIAN PC & PERIFERALModul 3 DEPAN
29. Dikmenjur. 2004. Melakukan Mendiagnosis Permasalahan Pengoperasian PC dan Periferal.
